Cara Menghitung Volume Galian Tanah Pondasi ~ DYJ Tutorial

Setelah membahas mengenai Cara Menghitung Volume Kusen, Pintu, dan Jendela, maka pada artikel kali ini akan membahas mengenai Cara Menghitung Volume Galian Tanah Pondasi. Sama seperti artikel sebelumnya, saya juga akan membahas mengenai rencana anggaran biaya dari galian pondasi. Sebelum masuk ke perhitungan rencana anggaran biaya, maka akan dihitung volume galian pondasinya terlebih dahulu.

Baca : Cara Menghitung Volume Kusen, Pintu, dan Jendela

Perhitungan Volume

Galian Tanah Pondasi

Dari denah diketahui :

Panjang pondasi = 31,09 m

Dari gambar diketahui :

Lebar (b) = 0,7 m
Tinggi (h) = 0,8 m

Luas Penampang :

Luas Penampang = lebar (b) x tinggi (h) = 0,7 x 0,8 = 0,56 m2

Volume :

Volume = Panjang pondasi x Luas penampang = 31,09 x 0,56 = 17,41 m3

Urugan Tanah Kembali Pondasi

Untuk urugan tanah kembali, volume dapat dihitung dengan diasumsikan sepertiga dari total galian tanah, maka volume dapat dihitung :

Volume :

Volume = 1/3 x 17,41 m3 = 5,803

Pekerjaan Galian Tanah untuk Pondasi Telapak

Dari Denah diketahui :

Jumlah pondasi telapak = 8 buah

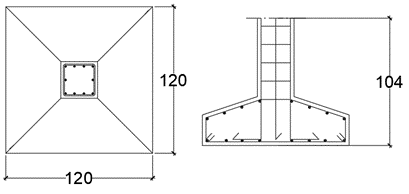

Dari gambar diketahui :

Panjang (l) = 1,2 m
Lebar (b) = 1,2 m
Tinggi (h) = 1,04 m

Volume :

Volume galian = jumlah pondasi x panjang (l) x lebar (b) x tinggi (h) = 1,2 x 1,2 x 1,04 = 11,98 m3

Urugan Pasir di bawah Pondasi

Dari denah diketahui :

Panjang pondasi = 31,09 m

Dari gambar diketahui :

Lebar (b) = 0,7 m
Tinggi (h) = 0,1 m

Luas Penampang :

Luas Penampang = lebar (b) x tinggi (h) = 0,7 x 0,1 = 0,07 m2

Volume :

Volume = Panjang pondasi x Luas penampang = 31,09 x 0,07 = 2,17 m3

Urugan Pasir di bawah Pondasi Telapak

Dari Denah diketahui :

Jumlah pondasi telapak = 8 buah

Dari gambar diketahui :

Panjang (l) = 1,2 m
Lebar (b) = 1,2 m
Tinggi urugan (h) = 0,1 m

Volume :

Volume galian = jumlah pondasi x panjang (l) x lebar (b) x tinggi (h) = 1,2 x 1,2 x 0,1 = 1,15 m3

Urugan Pasar di Bawah Lantai

Dari denah didapat :

Luas Lantai = 104,7 m2 (didapat dari denah)

Dari gambar didapat :

Tinggi urugan pasir = 0,1 m

Volume urugan pasir

Tinggi x Luas lantai = 0,1 x 104,7 = 10,47 m3

Perhitungan Rencana Anggaran Biaya

Analisa Harga Satuan Pekerjaan

Rencana Anggaran Biaya

Galian Tanah Pondasi

Volume galian = 17,41 m3
Harga Satuan = Rp.81.675,00
Total = 17,41 x Rp.81.675,00 = Rp 1.421.962,00

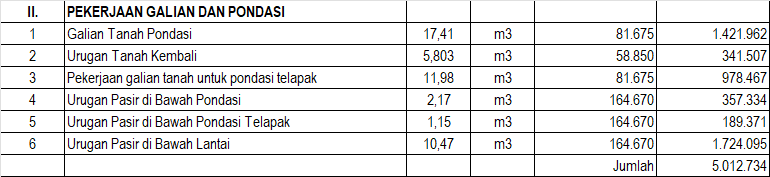

Begitu juga dengan perhitungan volume untuk pekerjaan galian lainnya yaitu dapat dihitung dengan perumusan volume dikali harga satuan, lalu seluruh total harga pekerjaan dijumlahkan semuanya sehingga didapat rencana anggaran biaya pekerjaan galian dan pondasi. Perhitungan volume pekerjaan galian dan pondasi dapat dilihat pada tabel di bawah ini :

Baik sekian artikel mengenai Cara Menghitung Volume Galian Tanah Pondasi. Pada artikel selanjutnya, akan dibahas mengenai perhitungan volume dan rencana anggaran biaya untuk perhitungan pondasi. Untuk perhitungan rencana anggaran biaya dan volume sebaiknya digunakan software excel untuk memudahkan dalam menghitung jenis pekerjaan yang cukup banyak.
